veiliger looppad in stenenpers dankzij de meebewegende machineafscherming

Vraag

Wienerberger Azewijn wilde het altijd bewegende looppad in de stenenpers veiliger maken voor hun operators. Het looppad beweegt zo’n 20 cm mee heen en weer met de stenenpers, waardoor operators gemakkelijker uit balans raken en het risico lopen bekneld te raken in de machine.

Intech Veiligheidshekwerken kreeg de vraag om een flexibele machineafscherming te maken van duurzame kwaliteit die meebeweegt met de machine, en geschikt is voor langdurig gebruik in een intensief-belastende omgeving.

Situatie

Het looppad tussen de Hubertvullers aan weerszijden van de pers beweegt 20 cm mee met de stenenpers. Een vast hekwerk zou kieren overlaten, waar een operator tussendoor zou kunnen komen. Het veiligheidshekwerk moet dus mee kunnen bewegen met de machine. Ook moest het veiligheidshek in delen te bedienen zijn zodat de operators veilig en efficiënt hun werk kunnen blijven doen.

Bovendien moest het materiaal voor de machineafscherming roestbestendig zijn en gemakkelijk schoon te maken, om bestand te zijn tegen de zeer vochtige en vuilmakende omgeving.

oplossing

Dat vereist maatwerk. We zijn samen met Wienerberger Azewijn aan de slag gegaan om een oplossing te ontwerpen, die aan alle eisen en wensen voldoet. Onze innovatieve oplossing bestaat uit  2 delen:

  1. We hebben roestvast-stalen schuifhekken geplaatst, die in 4 delen te bedienen zijn. De totale machinelengte is nu opgedeeld in 4 stukken die de operators een preciezere toegang tot de machine geven, bijv. ingeval van onderhoud of storing. Het duurdere RVS draagt bij aan een langere levensduur van de hekwerken in de zeer vochtige productie-omgeving.
  2. Onze engineers hebben een flexibele, duurzame kunststof ‘harmonica-flap’ ontwikkeld en die tussen de hekwerken op de vaste wal en de bewegende machinedelen geplaatst.

Deze voorkomt dat een operator tussen de bewegende delen terecht kan komen. Vervolgens hebben we extra deuren – uiteraard met vergrendeling voor gecontroleerde toegang – bij de ingang van het looppad geplaatst, die de operators de ruimte geven om de snijramen onder de Hubertvullers te vervangen.

Intech Veiligheidshekwerken heeft bij deze opdracht voor Wienerberger Azewijn al haar deskundigheid, creativiteit, pragmatisme en ervaring kunnen inzetten om -samen met de klant- een werkbare en robuuste oplossing te leveren. Een mooi stuk maatwerk, waar onze engineers met plezier aan hebben gewerkt.

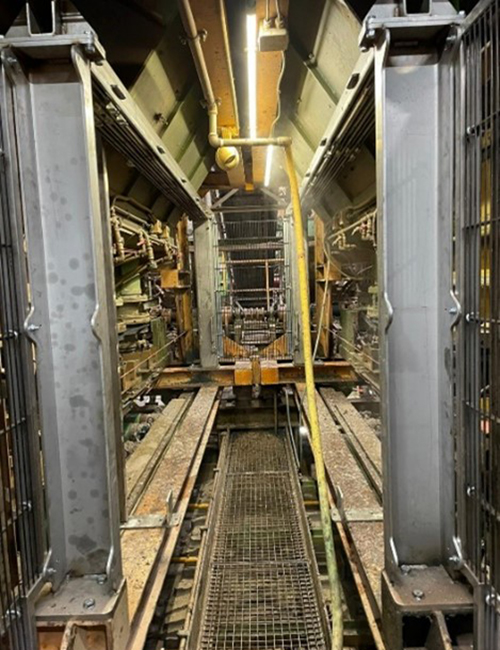

Meebewegend looppad tussen de Hubertvullers.

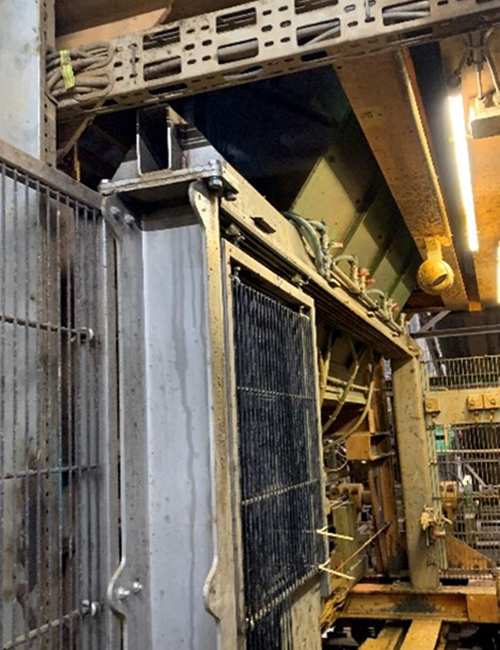

Vierdelig schuifhek schermt de machine af.

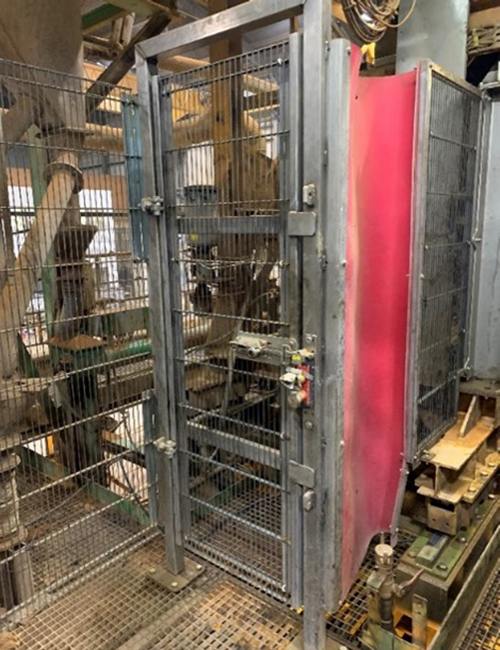

Doorloopbeveiliging dankzij flexibel kunststof tussenstuk.

Vanuit veiligheidsoogpunt is de werksituatie in een steenfabriek vaak complex. Voor steenfabrieken is de stenenpers een samenspel van verschillende mechanische machines en installaties.

Aan de voorzijde van de installatie vindt de gehele kleivoorbereiding plaats, aan de achterzijde worden de platen met net-geperste stenen via een platenlift getransporteerd naar de droogkamers.

De aard van deze machines, het samenspel tussen al die machines en de zonering van de machinebesturing vergroten de uitdaging om te komen tot effectieve en werkbare veiligheidsmaatregelen.

Vooral daar waar operators handelingen in of nabij de installatie moeten verrichten terwijl veiligheidsdeskundigen het liefst alles willen afschermen voor maximale (arbo)veiligheid.

Dat is waar Intech Veiligheidshekwerken haar deskundigheid, creativiteit, pragmatisme en ervaring mag inzetten!
