intech veiligheidshekwerken voor een veilig werkgebied rondom machine-installaties

Veiligheidshekken rondom machines vergroten de machineveiligheid

Machine-technische arboveiligheid is geborgd in normenkaders – uw maatstaf bij de machinebouw. Toch is daarmee de arbeidsveiligheid voor de gebruikers van uw machines niet altijd volledig gedekt. Op de locatie van uw klant werken vele mensen met én nabij uw installaties.

Hoe zit het met de veiligheid rondom uw machine-installatie? Samenwerken met Intech Veiligheidshekwerken betekent dat u uw klanten extra machineveiligheid biedt door onze innovatieve oplossingen voor machineafscherming.

Effectieve machineafscherming, efficiënt gebruik van machine-installaties

Uw klanten vragen u vaak de installatie ’turn key’ op te leveren. De productie-omgeving waar uw machine komt te staan, is uniek door de zone-indeling en de werkwijze van de operators. Goede mechanische en elektrische machineafscherming (veiligheidshekken, lototo sloten, lichtschermen, toegangsaanvraag en meer) verkleint de kans op ongecontroleerde inbedrijfstelling of stilleggen van de installatie.

Intech Veiligheidshekwerken levert een compleet assortiment voor machineafscherming, afgestemd op uw specificaties voor de productielocatie van uw klant.

Samenwerken met Intech Veiligheidshekwerken

Onze werkwijze laat zich typeren door vakmanschap, innovatieve oplossingen en persoonlijke aandacht. Teamspirit en flexibiliteit kenmerken onze manier van samenwerken.

Ons assortiment aan veiligheidshekwerken en machineafscherming-constructies hebben een robuuste industriële kwaliteit.

Project

Informatie volgt zo spoedig mogelijk.

Project

Informatie volgt zo spoedig mogelijk.

Project

Informatie volgt zo spoedig mogelijk.
Scroll naar boven

Fortress Interlocks amGard Pro

3. Deurslot:

Het weergegeven deurslot is er één met deurschuif en verplichte sleutel-uitname. De toegangssleutel, verkregen uit de sleutelschakelaar, moet in de onderste positie worden in gestoken waarna de bovenste veiligheidssleutel kan, en moet, worden uitgenomen om de deur te kunnen ontgrendelen.

4. Veiligheidssleutel:

De operator neemt de veiligheidssleutel met zich mee de installatie in.

Logo Intech Veiligheidshekwerken

Fortress Interlocks amGard Pro

1. Magneetspoel gestuurde sleutelschakelaar:

Na het doen van een aanvraag in de software wordt de installatie gecontroleerd spanningloos gemaakt. Daarna wordt de toegangssleutel vrijgegeven. De magneetspoel gestuurde sleutelschakelaar kunnen we bijvoorbeeld monteren in een lessenaar, of in een losse, vrij te plaatsen kast.

2. Toegangssleutel:

Met de verkregen toegangssleutel kan de operator naar het desbetreffende slot op een hekwerk.

Logo Intech Veiligheidshekwerken

Hekwerken, deuren, etc.

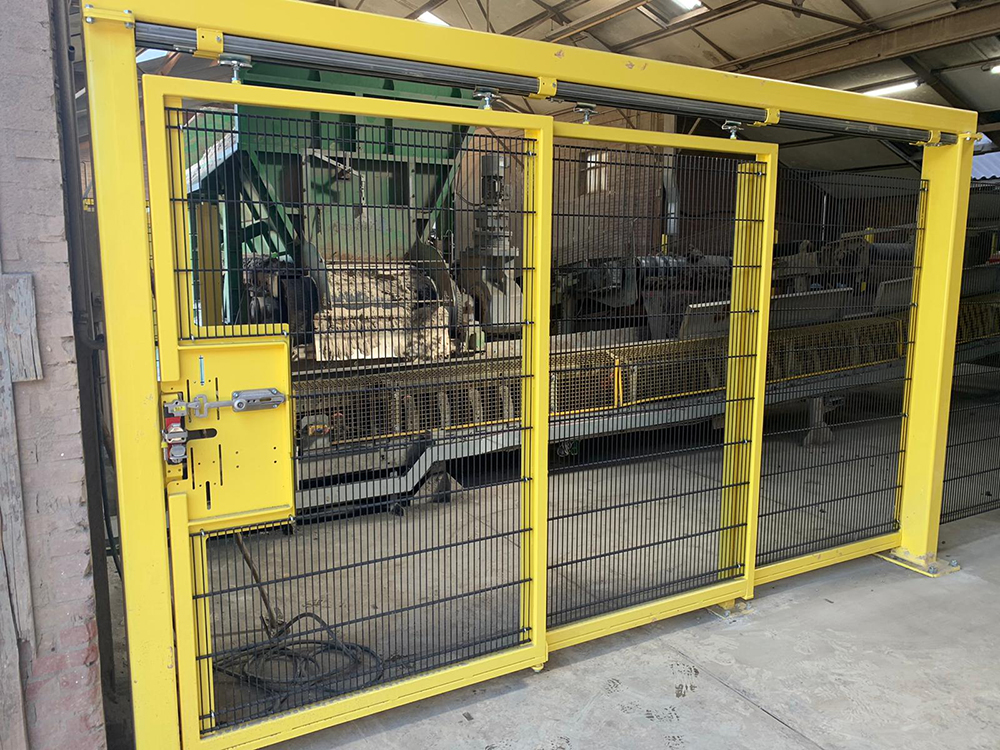

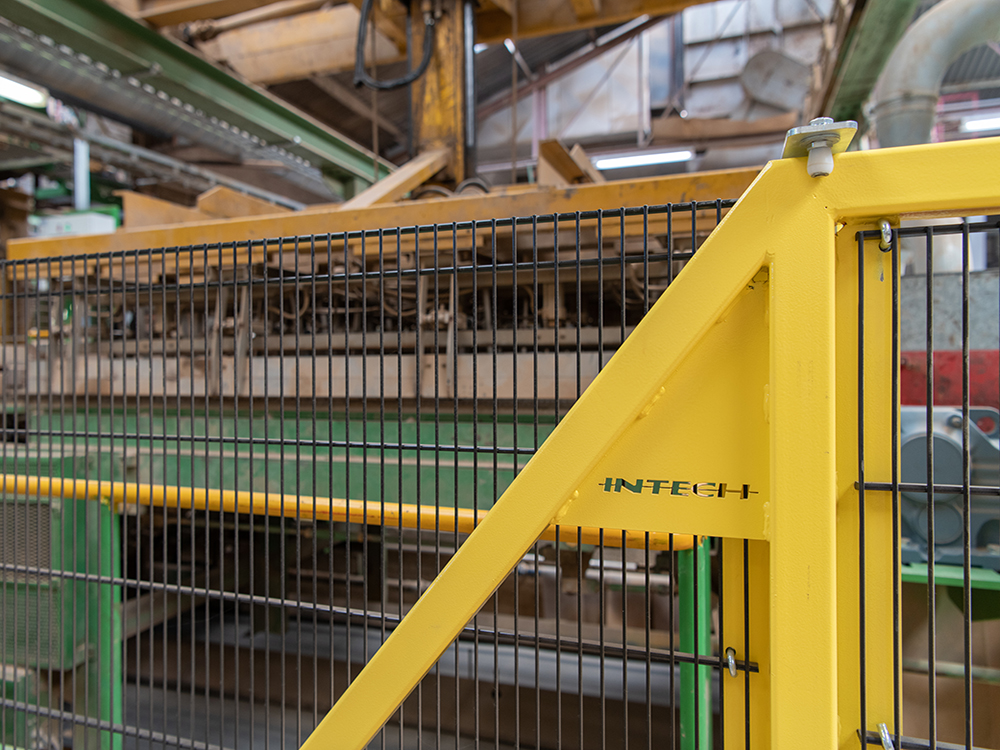

Onderdeel van de machineveiligheid bestaat uit fysieke hekwerken, deuren, schuifpoorten, hoog-laag hekwerken, pallet-sluizen, knelbeveiligingen, oversteekpoorten, stootpalen, aanrijdbeveiligingen, etc.

Omdat Intech beschikt over werktuigbouwkundig engineers en een mechanische werkplaats kan alle maatwerk geleverd worden uit eigen fabriek.

Logo Intech Veiligheidshekwerken

Elektrische besturing

De meeste veiligheidsfuncties als lichtschermen, toegangsaanvragen, trekkoorden, etc. vragen om elektrische besturing met behulp van een safety PLC.

De elektrische bekabeling en bijvoorbeeld het aanpassen van de elektrische besturing om afschakeling van machines in de hoofdstroom mogelijk te maken (in plaats van de vroeger veel toegepaste afschakeling in de stuurstroom) is onderdeel van de dienstverlening van Intech.

Zorgvuldig afschakelen van machines is niet alleen elektrisch maar soms ook hydraulisch of pneumatisch. Soms wil je juist ook de pneumatische of hydraulische druk intact laten!

Logo Intech Veiligheidshekwerken

Safety PLC programmering

De veiligheidsfuncties worden vaak geprogrammeerd in een safety PLC die alleen met behulp van een safety password te herprogrammeren is. Hiermee wordt voorkomen dat onbedoeld aanpassingen of overbruggingen gemaakt worden.

In de safety PLC wordt de besturing van alle veiligheidsfuncties geprogrammeerd en wordt per slot, lichtscherm, toegangsaanvraag, etc. exact geregeld hoe de machine spanningsloos wordt gemaakt en op welke motorgroepen en zone(s) de veiligheidsfunctie betrekking heeft.

De aard van de veiligheidsrisico’s vraagt om een safety performance level en een bijbehorende software-architectuur. Intech werkt met haar keuze van veiligheidscomponenten en software architectuur hoofdzakelijk op performance level D of E.

Logo Intech Veiligheidshekwerken

Zonering van de installatie

Een machine of installatie is vaak ingedeeld in zones. Een zone is een deel van de installatie waarvoor je kunt vragen om een veilige toegang. De daar aanwezige motoren worden dan gecontroleerd afgeschakeld waarna toegang verkregen wordt voor onderhoud of iets dergelijks.

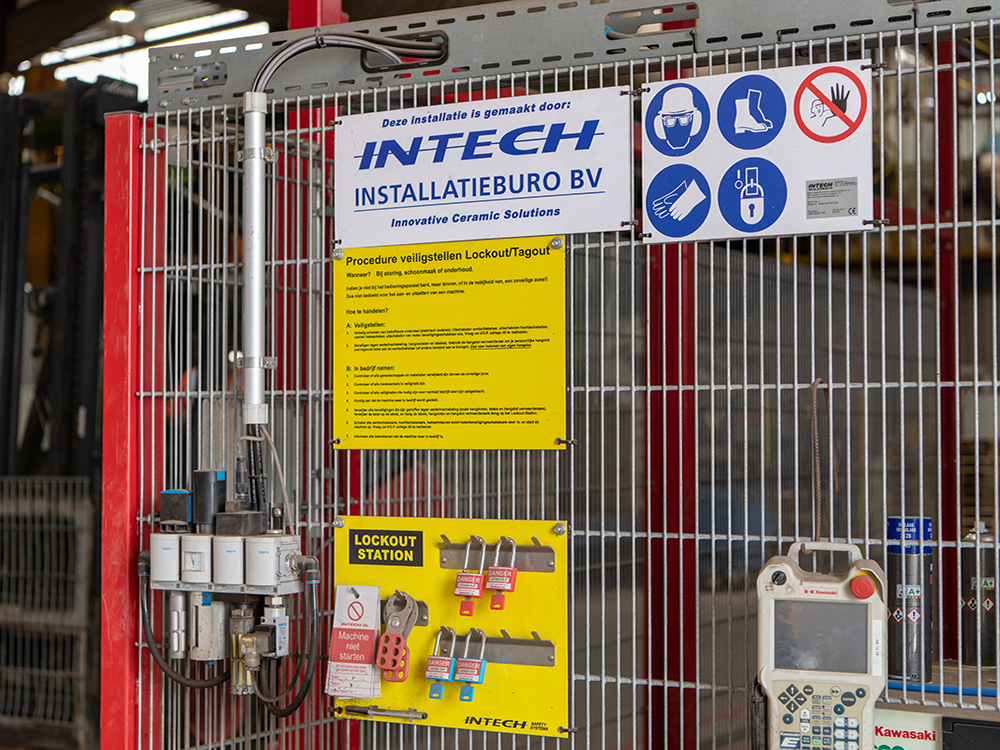

Door de toegangsdeur LoToTo te vergrendelen wordt tevens onbedoeld opstarten van de zone voorkomen. Het is belangrijk om te voorkomen dat vanuit een voorliggende zone producten of grondstoffen aangevoerd blijven worden. Zeker zo belangrijk is het om te voorkomen dat een operator onbedoeld vanuit een zone een aangrenzende zone inloopt die niet (volledig) is veiliggesteld!

Logo Intech Veiligheidshekwerken

Veiligheidsfuncties

Tijdens het ontwerp van de machine of installatie wordt ook duidelijk welke restrisico’s er overblijven. Voor deze restrisico’s worden er veiligheidsfuncties gedefinieerd. Te denken valt aan trekkoorden, lichtschermen, hekwerken, toegangsmogelijkheden met toegangsaanvraag, veiligheidschakelaars, etc.

Hoewel een ‘noodstop’ geen echte veiligheidsfunctie is noemen we hem hierbij toch. Per veiligheidsfunctie wordt bepaald op welke zones van de installatie deze betrekking heeft en welke motorgroepen hier onder vallen. Dit vormt het uitgangspunt voor de programmering van de safety PLC.

Logo Intech Veiligheidshekwerken

Ontwerp van machine/installatie

Een machine wordt ontworpen volgens de Machinerichtlijn EN-ISO-12100. Hierbij wordt op basis van een risico inventarisatie in het ontwerp gestreefd naar het wegnemen of minimaliseren van zoveel mogelijk risico’s.
